整車技術參數 | |||

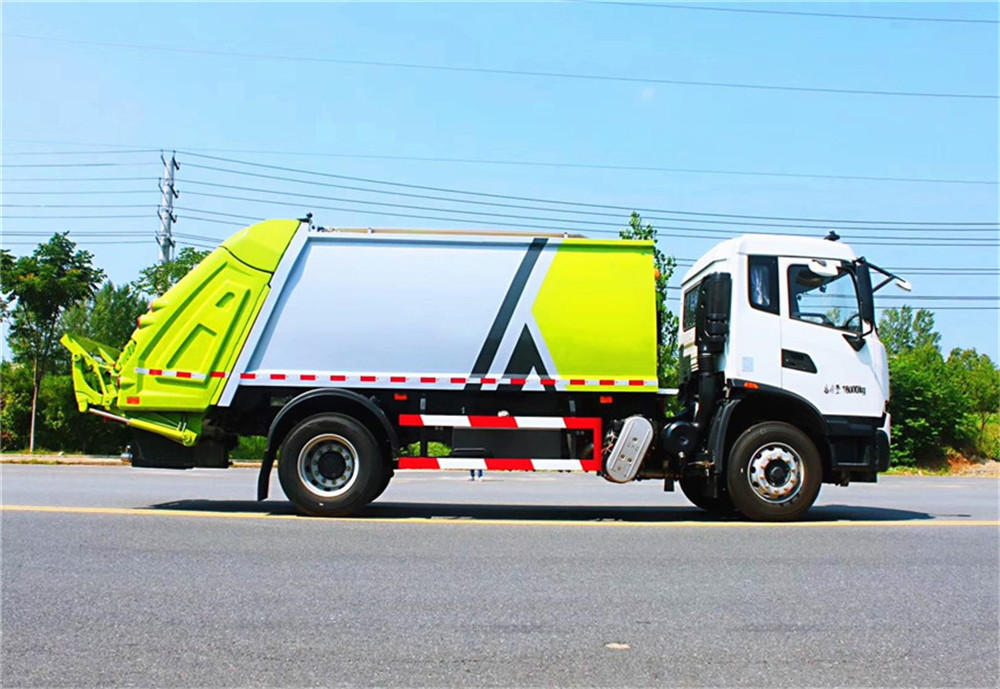

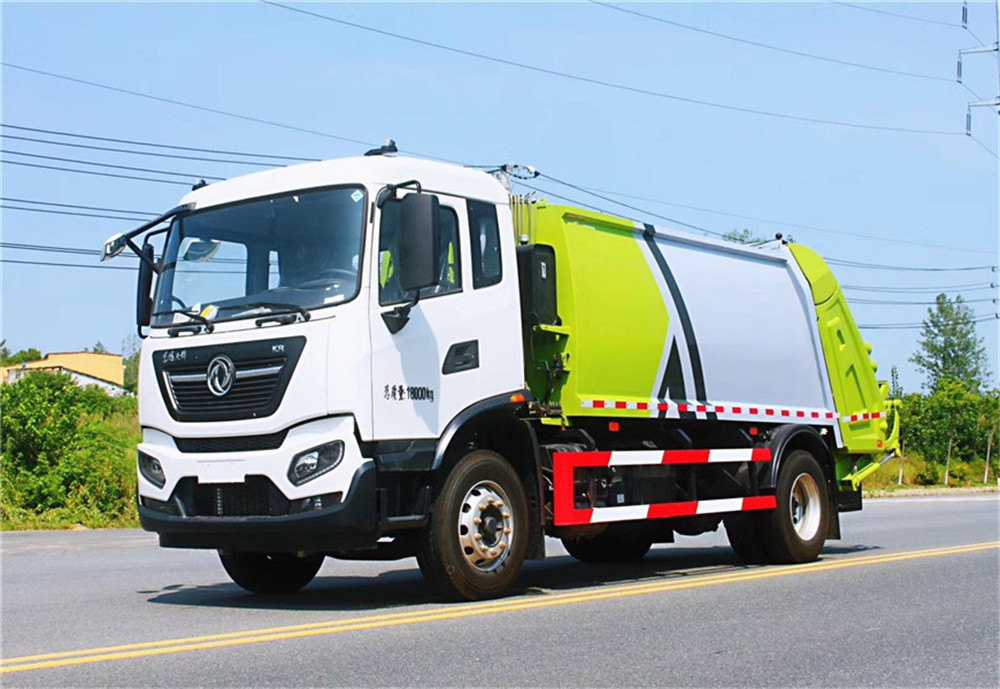

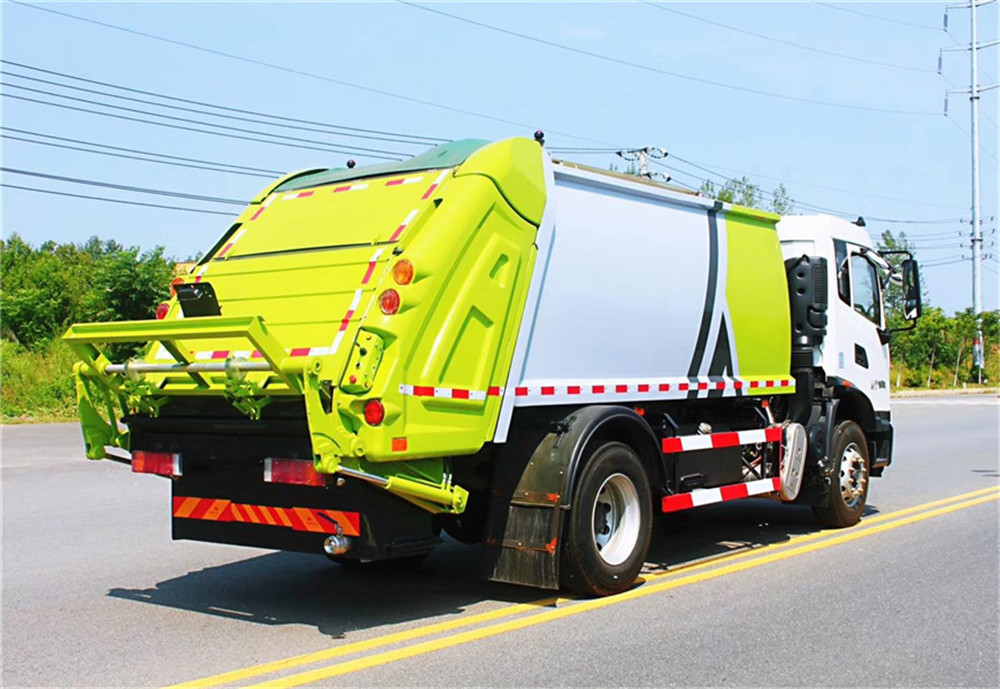

產品名稱 | 東風天錦壓縮垃圾車 | 整車型號 | CLW5181ZYSD6 |
總質量(Kg) | 18000kg | 額定載質量(Kg) | 7505,7570kg |
整備質量(Kg) | 10300kg | 整車尺寸 | 8780×1680×1040mm |
底盤技術參數 | |||
底盤名稱 | 東風天錦 | 罐體容積 | 12-14方 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 4700mm | 輪胎型號 | 10.00R20鋼絲胎 |
最高車速(km/h) | 90 | 燃料種類 | 柴油 |
排放標準 | 國六 | 發動機馬力 | 康明斯210馬力 |
上裝基本配置 | |||
底盤配置： | 采用東風原廠底盤，東風天錦排半駕駛室，4700mm軸距，康明斯210馬力國六發動機，6檔變速箱，1000R20鋼絲胎，4.5前橋，9噸后橋，帶原廠ABS、空調。 | ||
上裝配置： | 弧形箱體，罐體容積12方（可選14方），采用T420特種高強度鋼板制作，箱體厚度邊4底5，側面箱體整體折彎上下無焊縫，中聯配套液壓缸滲油漏油一年包換（廈門銀華或煙臺未來），中梅多路閥，長源液壓油泵，光電開關，填裝器舉升油缸帶雙向液壓鎖，采用進口西門子PLC電控系統（帶一鍵操作，和手動操作兩種控制方式），電控操作盒。填裝器U形斗采用5毫米厚鋼板，后部帶翻桶架，掛國標240升塑料桶，加裝夜間照明燈，垃圾箱與填裝器之間安裝密封條。雙向壓縮功能，工作時推板自動回縮以保證箱內垃圾密度均勻。2個污水箱，后填裝器帶導流槽和接水槽，污水進入填裝器下污水箱（與填裝器焊為整體）。壓縮箱內帶凹形水槽導，污水導流至底盤大梁一側污水箱。 | ||
國六壓縮垃圾車性能特點
1、電、液聯合控制 該車的控制系統綜合利用了電控和液控的優點，通過電控系統控制液壓閥組，提高了使用可靠性和效率。
2、發動機功率輸出自動控制 發動機功率輸出控制即油門控制可通過電氣系統實現全自動控制，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
3、框架結構，垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形;推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底;填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
4、密封處理消除二次污染 垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封;污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
5、液壓舉升安全回路 在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。
6、先進的電控系統 采用CAN總線車載控制器控制，控制電路在控制器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性;特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
7、填裝器與箱體結合采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
8、自動、手動操作系統 各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
9、方便的操作控制 作業控制盒分別安裝在駕駛室內和車尾，駕駛室內的作業控制盒可控制推擠卸料和選擇操作模式(如自動或手動)，車尾的作業控制盒則控制壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
