【整車技術參數】 | |||
產品商標 | 程力威牌 | 公告批次 | 319 |
產品名稱 | 車廂可卸式垃圾車 | 產品型號 | CLW5180ZXXE6 |
總質量(Kg) | 18000 | 外形尺寸 | 7650,7350,7050,6500×2500×3100 |
額定載質量(Kg) | 10290,10225,10790,10725 | 軸荷(Kg) | 6500/11500 |
整備質量(Kg) | 7580,7080 | 最高車速(Km/h) | 105 |
駕駛室準乘人數(人) | 2,3 | 接近角/離去角(°) | 19/21,19/21,19/21,19/20,19/20 |
前懸/后懸 | 1260/1090,1260/1090,1260/1090,1260/1290,1260/1290 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1185LJ9CDE | 生產企業 | 東風汽車股份有限公司 |
商標名稱 | 東風牌 | 輪胎數 | 6 |
軸數 | 2 | 軸距 (mm) | 3950,4500,4700,5000 |
輪胎規格 | 295/80R22.5,10.00R20,275/80R22.5 | ||
鋼板彈簧片數 | 8/10+7 | 前輪距 | 1862,1933,1949 |
燃料種類 | 柴油 | 后輪距 | 1806,1865 |
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 B6.2NS6B230 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 | 6200 4500 4000 4156 6200 | 154 162 143 147 169 |
備注 | 1.主要用于城鎮環衛垃圾的收集與運輸。專用裝置:拉臂機構。2,采用的發動機型號B6.2NS6B210,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68與油耗值(L/100km)對應關系為: 26.3,26.8,26.6,26.6,26.4。3,左右側面防護與副梁均采用焊接連接,防護材料:Q235A 碳鋼,后下部防護與車架采用焊接連接,防護材料:Q235A碳鋼,后部防護斷面尺寸:150×50,后部防護離地高度:450。4,整車長度/軸距/后懸對應關系為:7650/5300/1090,7350/5000/1090,7050/4700/1090,7050/4500/1290,6500/3950/1290。5.ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS.安裝具有衛星定位功能的行駛記錄儀。 | ||
程力專用車——拉臂垃圾車=勾臂垃圾車=車廂可卸式垃圾車使用注意事項：
1.勾臂式垃圾車在裝載垃圾前，空載運轉達到6個標準氣壓時，才能掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作。一般情況下，不要去調整調壓閥的壓力，程力公司技術部在車子出廠前都已經調好。
2.拉臂垃圾車廂內垃圾的重量不要超過車子所允許的范圍，否則，在裝箱時會造成壓力過大，液壓件損壞，輕者造成漏油、離合器皮輪打滑，嚴重的會造成離合器燒死。
3.車廂可卸式垃圾車在裝箱工作前，要保證廂體的縱梁位于副大梁尾部輛滾輪之間，保證車輛縱向中心軸線與廂體縱向中心軸線重合，否則，應該調整車輛位置。
4.車廂可卸式垃圾車在裝垃圾箱工作時，可根據車廂內收集垃圾的重量來適當加大油門，一邊垃圾廂能順利的勾起實現裝箱。
5.拉臂車廂可卸式垃圾車在結束作業時，應及時關閉電磁離合器開關，保證電磁離合器處于斷電狀態，特別要提醒的是在車子處于熄火時，更要將電磁離合器處于斷電狀態，否則會造成電瓶電量大量消耗，導致虧電使車子不能正常啟動。
程力專用車——車廂可卸式垃圾車，垃圾箱拉起操作方法：
1、將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車架鎖緊固定；

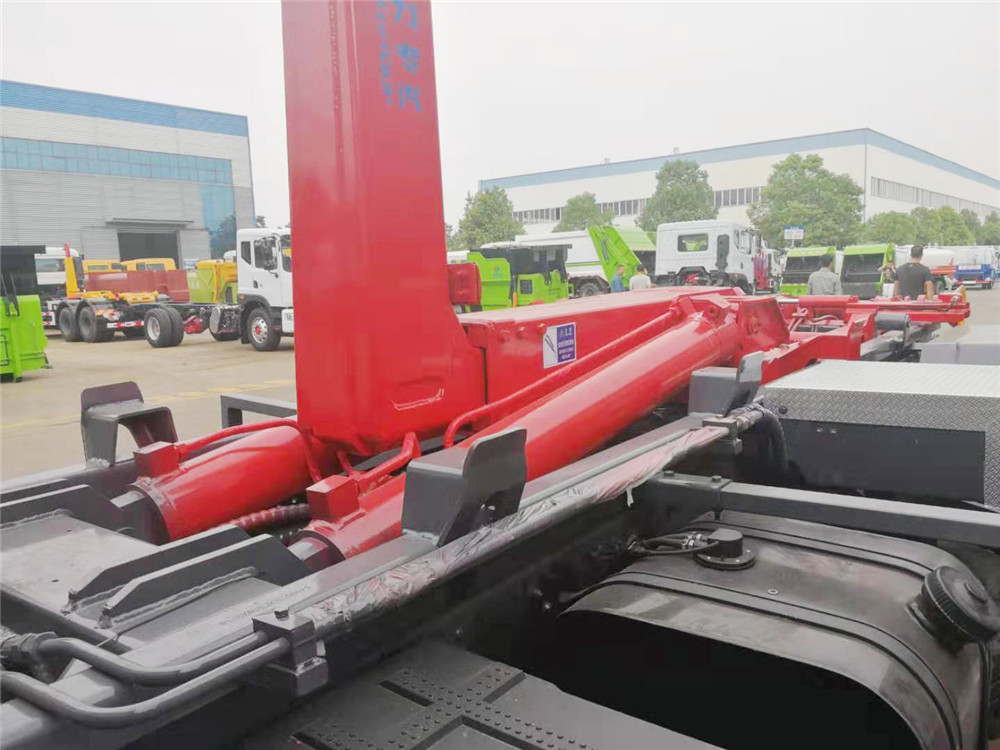

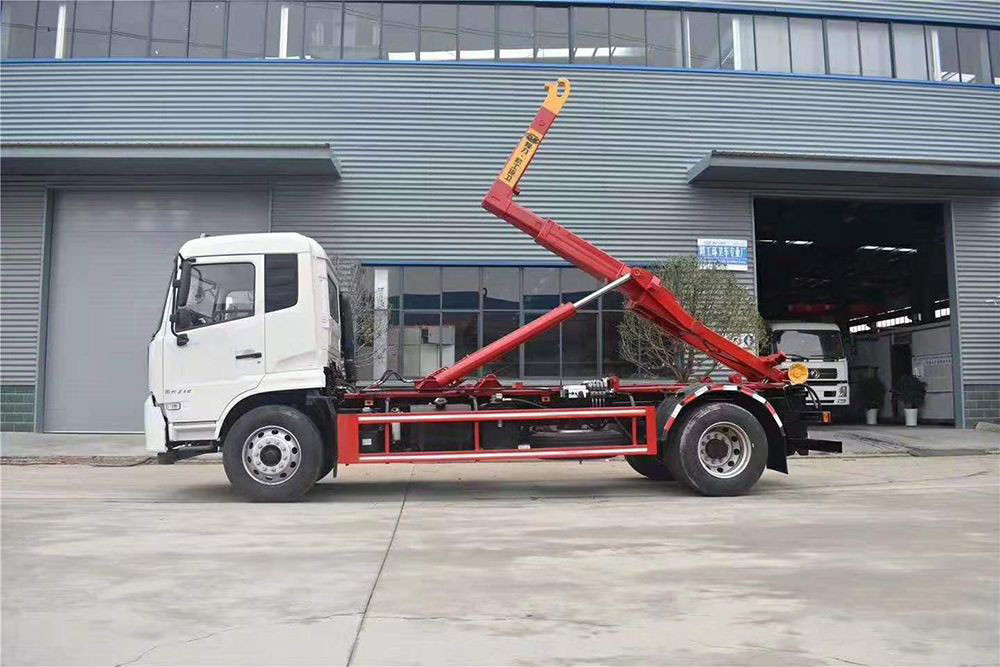

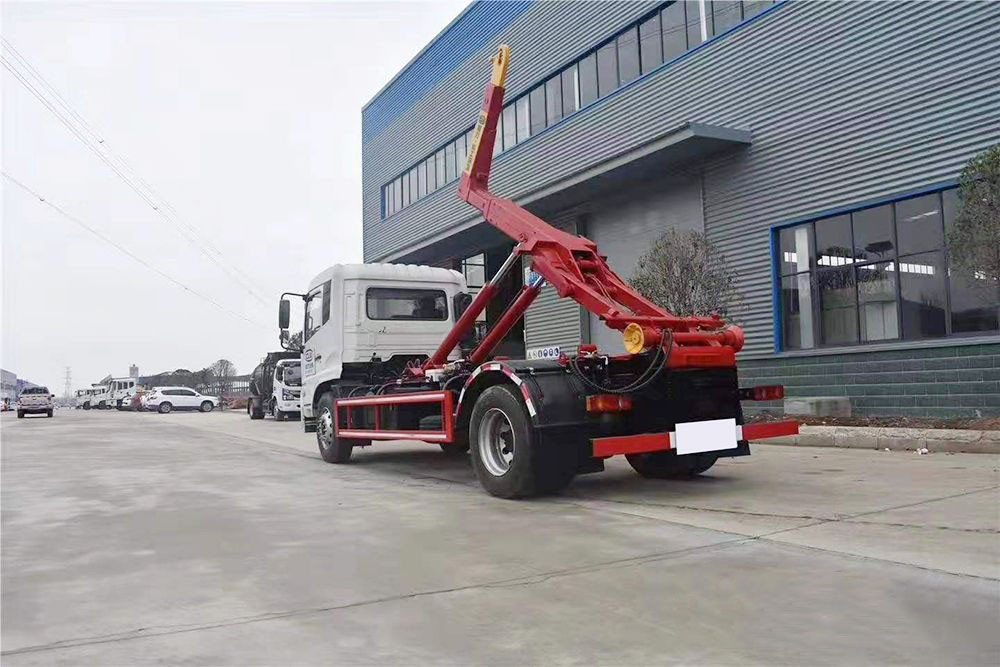

2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；
3、當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車；
4、當垃圾車箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中；位； 完成垃圾車箱體的裝車工作，松開取力器，整車可以運輸行駛。
程力專用車——車廂可卸式垃圾車，垃圾箱放下操作方法:
1、起動車后掛上取力器，將鎖緊鉤操作手柄推下至收回位置，鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定，松開手柄使之回中位；
2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；放置垃圾箱體時，車廂尾部嚴禁站人。
3、拉臂式垃圾車箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛。
